產品詳情

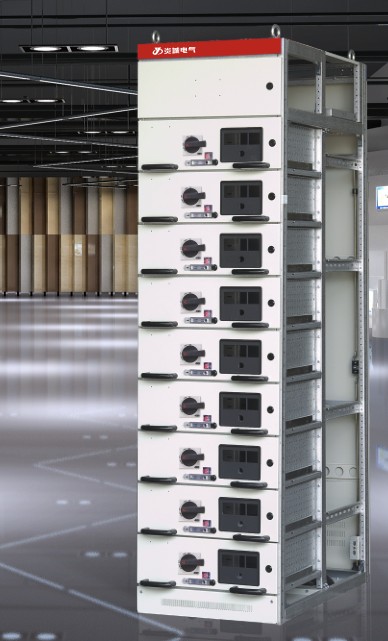

產品概述：低壓抽出式開關柜適用于三相交流頻率為50Hz，額定工作電壓為400V(690V),額定電流為4000A及以下的發、供電系統中，作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所。
結構說明：
1、新型手搖式推進機構，分手操和電操兩大類。為多圈省力搖進方式，實現輕松、靈活、平穩推進與移出抽屜，三工位具有機械定位、顯示，并帶有“咔噠”的位置聲音提示功能，推進630A的三級、四級方案抽屜輕松靈活；合閘聯鎖具有再扣復位功能，推進機構原理與聯鎖機構為國內外同行業先進技術。其中電操專用的聯鎖機構，能夠確保切斷開關才能移動抽屜，有效防止誤操作，實現搖手柄進入機構（可操作狀態）點操機構無法取電，只有拔出搖手柄，點操機構方可取電，使空開電動合閘，具有很高的操作安全性；
2、新型手拉式推進聯鎖機構應用于單元抽屜，具有三位置鎖定、顯示、合閘聯鎖位置輔助電源功能，開關再扣復位功能；
3、新型小型手拉式推進機構應用于1/2、1/4抽屜單元，具有三位置鎖定、顯示、合閘聯鎖位置輔助電源功能，開關再扣復位功能；
4、抽屜新型推進連鎖機構具有分離、試驗、連接位置機械顯示，電氣接點與位置同步。
特點：1、主要路插頭: 插頭彈簧的定位是插頭結構可靠性的重要保證，彈簧的壓力，尤其是500次插拔后的壓力變化較大，是目前市場所見插頭的問題。本插件彈簧采用錳鋼材質。熱處理、性能穩定可靠、插頭采用疊片式，4片銅片為一組，每組有獨立的觸頭彈簧固定結構，耐受過載電流能力強。進出線插件全部取消壓鉚電纜的接線方式，避免壓鉚不可靠生產不良影響，確保運行設備質量安全可靠；
2、二次接插件：接觸行程長，滿足實驗、工作單位連接要求、行業內首創將兩排接線固定端和兩排出線端上下分開，接線和出線互不干涉，使接線更方便，布線更美觀；
3、儀表板：開門式空心結構，方便接線、元器件安裝及檢測，元器件安裝空間164mm×122mm，能滿足96mm×96mm外形的數顯表安裝，還可安裝其它燈鈕等元件，空心處用鋼板制作，方便制造開孔；
4、1/2、1/4抽屜結構：1/2及1/4抽屜操作方式為手拉式三位置操作機構。開關合閘，抽屜與柜體連鎖，無法撥出抽屜，1/2及1/4抽屜采用一側無側板的制作方法，方便成套廠家安裝元器件及接線，1/2抽屜能滿足12的后出線、63A側出線及后出線。1/4抽屜可以滿足63A后出線及側出線；
5、垂直通道：本柜型垂直通道可選用半套功能板及鐵制矩形通道方案；
6、門鎖：應用與抽屜門、固定門、具有防門板下墜功能，門鎖好后下墜不超過0.5mm;
7、抽屜采用導向定位推進功能：除了抽屜導軌外、本產品抽屜底部增加了抽屜左右限位導向組裝、抽屜兩側的上下端的上下限位裝置，保證一二次插件的可靠插入。確保抽屜移動三位置無異常機械摩擦，無機械故障，抽屜互換性100%，門縫垂直及水平方向都能保證在1mm之內，600mm或800mm高抽屜推進輕松靈活，抽屜上下不傾斜，確保柜體外觀高水平、保證40IP同時將抽屜隔板上推進裝置的單點受力方式改為多點受力，使抽屜推進平穩，并能承受更大的推力；
8、盤面:盤面細化，柜體盤面細節充分考慮色澤搭配、鉸鏈外觀、回路標記框、儀表板、門鎖、抽屜結構，保證了盤面的整齊的門縫均勻美觀；
9、我公司開發的該系列柜抽屜也可采用其他操作機構，同時，垂直通道有三種方案，共可以派出生14種柜型方案，可實現或代替MMS、GCS、GCK柜型的所有方案，用戶可根據需要選配組合，是目前行業重從生產到應用都有重大創新的低壓抽出式新型柜體。
