產品詳情

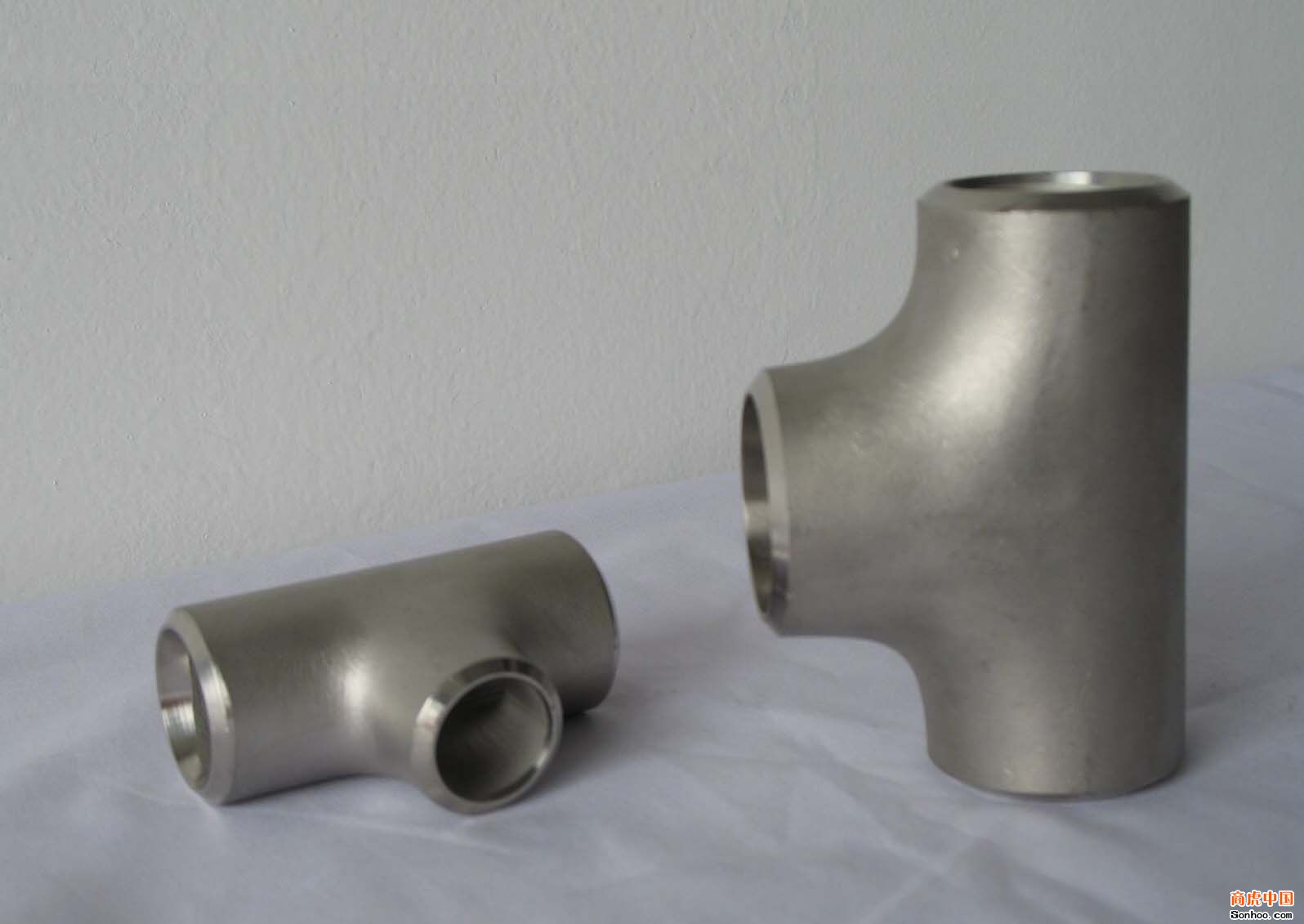

三通管簡介
（pipe tee （T）、three-way tube、three-way pipe），顧名思義就是有三個口子，也就是說一個進口，兩個出口；或兩個進口，一個出口。化工管件的一種，有T形與Y形，有等徑管口，也有異徑管口，用于三條相同或不同管路匯集處。其主要的作用是改變流體方向的。
種類
三通按材質可分為金屬材質與非金屬材質。金屬材質的三通有碳鋼、不銹鋼、合金鋼等，絲扣三通是瑪鋼標準生產的，執行的國標是GB/12459-2005。非金屬材質的三通有PVC、UPVC、PPR等。
按連接方式可分為卡扣式和螺紋連接兩種。按形狀可分丁字型、人字型。結構
金屬材質三通具有主管和在主管一側垂直于主管并與主管連通設置的支管，在主管出口方向與支管出口方向交匯拐角處設置閥門，閥門上設置圓形閥片，閥片在管腔關閉狀
態為與管腔內壁相互密封的結構。本實用新型簡化了管路設置，節約了管路零部件用量，方便了操作，便于管路分路檢修及各支路分階段供應。本實用新型除具有傳統三通管的作用外，同時起到雙工位閥門的作用，即主管與支管輸出可任意選取之一為閉合、另一為暢通的工作狀態；本實用新型還可任意調節主管與支管輸出的流量比，只要調節閥片在管腔內的角度即可實現。
4標準
GB/T12459-2005,GB/T13401-2005,ASME B16.9,SH3408,SH3409-96,SH3410-96,HG/T21635,DL/T 695,SY/T 0510,DIN 2615。國標、電標、化標、水標、美標、德標、日標、俄標等，具體如下：
5用途
用于改變流體方向，可用于輸水管路、輸油管路及各種液體化工材料輸送管路。主要用于醫學、水利（節水灌溉、給水排水）、能源（石油、天然氣、核工業）、建筑等工程領域。
管不銹鋼：304 304L 316 316L 321 2520 310、317、等材質.
通徑：DN15-DN1200
壁厚：SCH5-SCH160
標準：ASME DIN JIS BS GB/T JB SH HG ,具體如下：GB/T12459－2005,GB/T13401－2005,ASME B16.9,SH3408,
SH3409,HG/T21635,DL/T695,SY/T0510, DIN2617
用途：水、飲料、啤酒、食品、石油化工、核電、機械、醫療設備、化肥、造船、防水處理、管道等
包裝：木箱、紙箱
碟形管帽的r處避免拼接，會減薄、高應力。
拼接時焊縫方向要求只允許是徑向和環向。以后大型管帽可能會取消此要求。 拼接的距離應有要求，為大于3δ，且不小于100mm（焊接熱影響區是個高應力區，并且在該區的化學成分會有燒損。所以要避開高應力區，該區域與厚度有關。根據實踐經驗，應力衰減長度為大于3δ，且不小于100mm）。但制冷設備很難達到這一要求，有其特殊性。
拼接后成型的封頭，拼接焊縫應進行100%射線或超聲波檢測，合格級別隨設備殼體走。最后成型的焊縫檢測級別、比例與設備殼體相同，高了浪費。
舉例：假如設備殼體是20%檢測，III合格。那悶頭拼接焊縫和最后焊縫也是III合格，焊接接頭系數為0.85；
假如設備殼體是100%檢測，II合格。那悶頭拼接焊縫和最后焊縫也是II合格，焊接接頭系數為1
所以悶頭拼接雖然100%檢測，但合格級別不一樣，隨設備殼體走。
但要注意工藝制造過程：
正確的做法是：下料（劃線）-小板拼成大板-成型-無損檢測
如果未成型之前做檢測是不對的，保證不了成型之后產品的質量。也就是說無損檢測是指最終的無損檢測。
