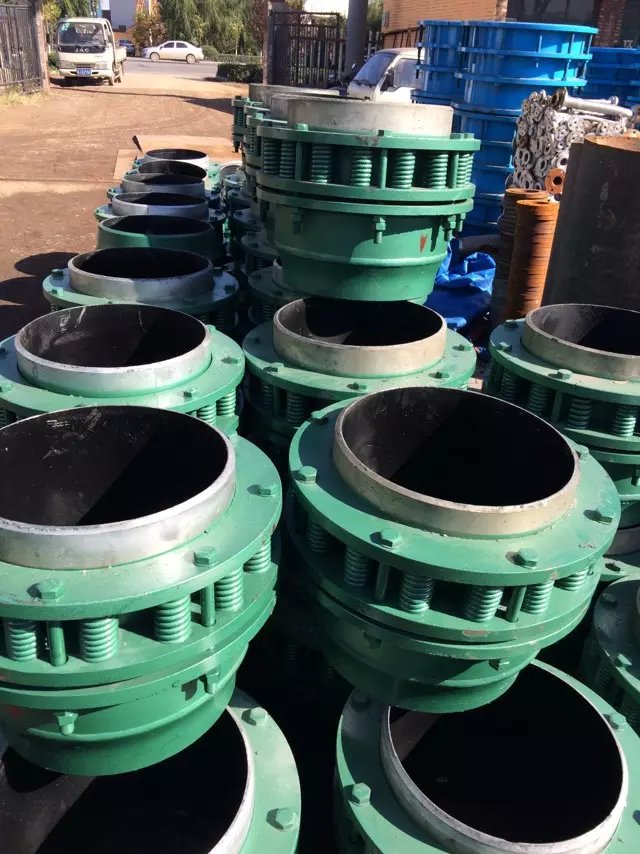

焊接式波紋膨脹節又稱通用型波紋補償器。該產品由一個波紋管和兩個端管構成及其它部件組成。它通過波紋管的柔性變形來吸收管線軸向位移（也有小量的橫向、角向位移），端接管或直接與管道焊接，或焊上法蘭再與管道法蘭聯結。膨脹節上的小拉桿主要是運輸過程中的剛性支承或作為產品預變形調整用，它不是承力桿。該類膨脹節結構簡單、價格低，因而凡是在管線上可能的地方應優先予以考慮。
|
型號/通徑 XB |
軸向補償量б*mm |
軸向剛度K*N/mm |
橫向補償量 |
橫向剛度KY |
有效面積A |
連接端管Ф*tmm |
總長Lmm |
總寬Bmm |
總重WKG |
|
40/1.0-9 |
9.3 |
345 |
4.7 |
229 |
22 |
45*3.0 |
281 |
105 |
0.5 |
|
40/1.0-18 |
18.5 |
173 |
18.5 |
28 |
362 |
||||
|
50/1.0-7 |
11.6 |
321 |
4.9 |
303 |
36 |
57*3.5 |
286 |
120 |
1 |
|
50/1.0-13 |
21.5 |
173 |
16.8 |
47 |
359 |
||||
|
65/1.0-5 |
13.1 |
260 |
3.5 |
642 |
65 |
76*4.0 |
271 |
142 |
1 |
|
65/1.0-13 |
23.4 |
145 |
11.0 |
110 |
327 |
2 |
|||
|
80/1.0-4 |
13.2 |
240 |
2.6 |
1081 |
89 |
89*4.0 |
261 |
155 |
2 |
|
80/1.0-8 |
26.4 |
120 |
10.2 |
135 |
323 |
||||
|
100/1.0-4 |
18.7 |
248 |
3.3 |
1361 |
131 |
108*4.5 |
267 |
186 |
3 |
|
100/1.0-7 |
32.7 |
142 |
10.0 |
254 |
318 |
||||
|
125/1.0-3 |
18.8 |
221 |
2.3 |
2648 |
200 |
133*4.5 |
356 |
243 |
5 |
|
125/1.0-6 |
37.4 |
111 |
8.9 |
331 |
412 |
6 |
|||
|
150/1.0-4 |
27.6 |
421 |
5.1 |
2145 |
289 |
159*4.5 |
404 |
287 |
8 |
|
150/1.0-8 |
55.2 |
211 |
20.0 |
268 |
508 |
11 |
|||
|
200/1.0-3 |
31.1 |
334 |
3.7 |
4127 |
542 |
219*6.0 |
391 |
357 |
13 |
|
200/1.0-5 |
51.7 |
200 |
10.1 |
891 |
452 |
16 |
|||
|
250/1.0-3 |
32.7 |
416 |
4.0 |
4737 |
797 |
273*8.0 |
415 |
421 |
21 |
|
250/1.0-5 |
54.4 |
250 |
11.0 |
1023 |
492 |
25 |
