視源電子的智能平板專利，提供的技術方案用以解決現有技術中智能平板切換后的操作系統無法識別插在切換前的操作系統對應的USB端子處的USB設備的問題，以及由此導致的識別效率較低、操作復雜的問題。

當前交互智能平板行業幾乎都聚焦在大型的企業事務，但如何推動中小公司的數字化辦公，有時卻成了一大痛點，而視源電子通過依托自身強大的科研、供應鏈等能力，同時著眼于中小企業，為其提供相應的技術支持與服務。

目前，智能平板一般可以支持多個用于控制該智能平板的操作系統，每個操作系統對應于一個系統處理器，而每個系統處理器均通過一條獨立的通信通道引出至一個USB端子。那么，智能平板當前所處的操作系統，可以通過與該操作系統處理器對應的USB端子實現與外部USB設備的通信。

但是，當智能平板所處的操作系統發生切換時，切換后的操作系統也僅能識別與該操作系統處理器對應的USB端子處的USB設備，若USB設備仍連接在切換前的操作系統處理器對應的USB端子處，則切換后的操作系統無法實現對該USB設備的識別，因此，在這種情況下，需要用戶手動對USB設備所插入的USB端子進行調節，識別效率較低且操作方式復雜。

為此，視源電子在2019年4月30日申請了一項名為“智能平板”的發明專利（申請?zhí)枺?01920625523.3），申請人為廣州視源電子科技股份有限公司。

圖1 智能平板結構示意圖

圖1為本發明中提出的一種智能平板結構示意圖，該智能平板100包括：系統處理器110（每個系統處理器對應于一個操作系統）；切換單元120，與每個系統處理器110連接；集線器130，與切換單元連接；端子140，每個端子140均與集線器130連接。

在如圖1所示的智能平板100中，每個端子140與集線器130之間、集線器130與切換單元120之間可以保持導通狀態，那么，當智能平板100所處的操作系統發生切換時，可以通過切換多個系統處理器110與切換單元120之間的導通狀態實現。

圖2 通道切換方法流程示意圖

如圖2所示，該智能平板實現通道切換的方法包括如下步驟：首先，智能平板當前所處系統的系統處理器向切換單元發送通道切換信號（S202）,切換單元接收到通道切換信號后，導通該系統處理器與切換單元之間的通道（S204）。其中，通道切換信號是指智能平板當前所處系統的系統處理器與切換單元之間的通道的標識，基于該通道的標識，切換單元可以確定導通哪一條通道。

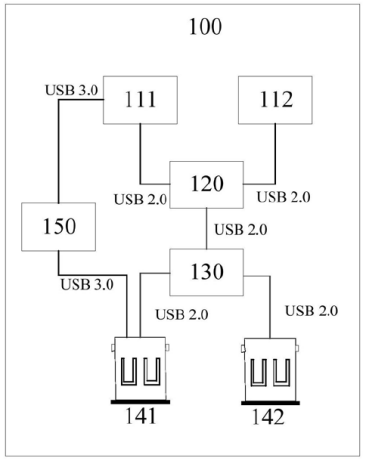

圖3 智能平板結構示意圖

為了便于理解，下面以USB端子為例對本方案進行具體說明（可以參考圖3），該智能平板100中的包含兩個系統處理器，其中一個支持通用串行總線USB 3.0，另一個支持USB 2.0，而集線器130為USB 2.0的集線器。

此時，該集線器130與各端子140之間僅能通過USB 2.0的方式進行通信，為了滿足USB 3.0設備插入端子141時能夠有較快的通信速度，那么需要在智能平板100中設置第一信號中繼器150，連接于USB 3.0端子141與第一系統處理器111之間。

基于上述架構，圖3所示的智能平板100中各器件之間的通信方式為：系統處理器111/112與切換單元120、切換單元120與集線器130、各端子140與集線器120之間均通過USB2.0進行通信；USB 3.0端子141與中繼器150、中繼器150與系統處理器111之間通過USB 3.0通道通信。

以上就是視源電子的智能平板專利，該專利提供的技術方案用以解決現有技術中智能平板切換后的操作系統無法識別插在切換前的操作系統對應的USB端子處的USB設備的問題，以及由此導致的識別效率較低、操作復雜的問題。

視源電子通過長期布局和技術產業深耕，不斷打造高品質、高性價比、高服務的智能平板產品，助力各企業降低產業成本，提高工作效率。
